NEW

PORTABLE

EVOX JMIX9

AKTIVES 3-WEGE-SÄULENSYSTEM

8-Kanal Digitalmischpult mit Bluetooth®
130 dB maximaler Schalldruckpegel
2100 Watt Class-D-Endstufe – integrierter DSP
1,75-Zoll-Neodym-Kompressionstreiber – 120° x 40° True Resistive Waveguide

FiRPHASE

BASS MOTION CONTROL

Wo zu kaufen

Merkmale

8-Kanal Digitalmischpult mit Bluetooth®
130 dB maximaler Schalldruckpegel
2100 Watt Class-D-Endstufe – integrierter DSP
1,75-Zoll-Neodym-Kompressionstreiber – 120° x 40° True Resistive Waveguide
6 × 3-Zoll-Neodym-Breitband-Schallwandler
12-Zoll-Hochleistungstieftöner
Verbesserte Abdeckung und Transparenz
Schlankes Verbundgehäuse mit Aluminium-Stativaufnahme
Inklusive gepolsterter Lautsprechertragetasche

Die EVOX JMIX9 ist ein aktives, mobiles 3-Wege-System mit integriertem 8-Kanal-Digitalmischpult mit Farbtouchscreen, Drehreglern, Bluetooth®-Streaming und Fernsteuerung. Als Kombination aus Transparenz und Leistung der J9 und digitalem Mixing, flexiblem Routing und drahtloser Bedienung liefert die EVOX JMIX9 professionelle Performance auf dem gesamten Signalweg. Ein 1,75-Zoll-Kompressionstreiber mit 120° × 40° True Resistive Waveguide sorgt für eine breite, gleichmäßige Abdeckung, während sechs 3-Zoll-Schallwandler und ein 12-Zoll-Hochleistungs-Bassreflex-Tieftöner definierte Mitten und tiefe, kontrollierte Bässe liefern. Das mit einer 2100-W-Class-D-Endstufe für bis zu 130 dB max. SPL ausgestattete System verfügt über Kombi-Eingänge, Stereo-Main sowie Aux-Ausgänge, EQ, Hall, Phantomspeisung und ein Ausgangs-Delay von bis zu 135 ms. Alle Funktionen sind über den Touchscreen oder die JMixRemote App zugänglich.

NEW

Part number:

13000930
EVOX JMIX9
220-240V, Black, EAN 8024530024130

13000931
EVOX JMIX9
100-120V, Black, EAN 8024530024178

13000985
EVOX JMIX9 W
220-240V, White - RAL 9003, EAN 8024530024444

13000986
EVOX JMIX9 W
100-120V, White - RAL 9003, EAN 8024530024475

EVOX JMIX9

DIE KOMPLETTLÖSUNG

JEDER VERANSTALTUNGSORT, JEDES EVENT

Als Kombination aus Transparenz und Leistung der J9 und digitalem Mixing, flexiblem Routing und drahtloser Bedienung liefert die EVOX JMIX9 professionelle Performance auf dem gesamten Signalweg. Es ist die ideale Lösung, wenn ein kompaktes PA-Komplettsystem benötigt wird. Erstklassiger Klang, Leistung und Zuverlässigkeit durch die von RCF entwickelte Komponenten, Premium-Materialien und einen Signalweg in Studioqualität.

8-KANAL-DIGITALMISCHPULT

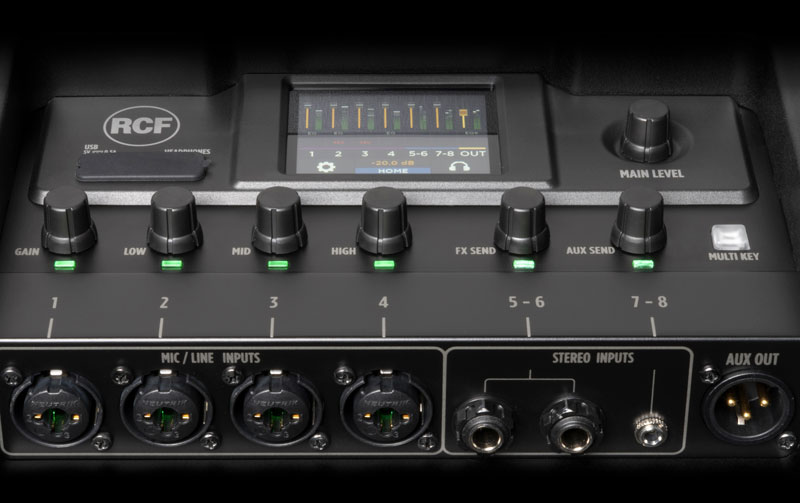

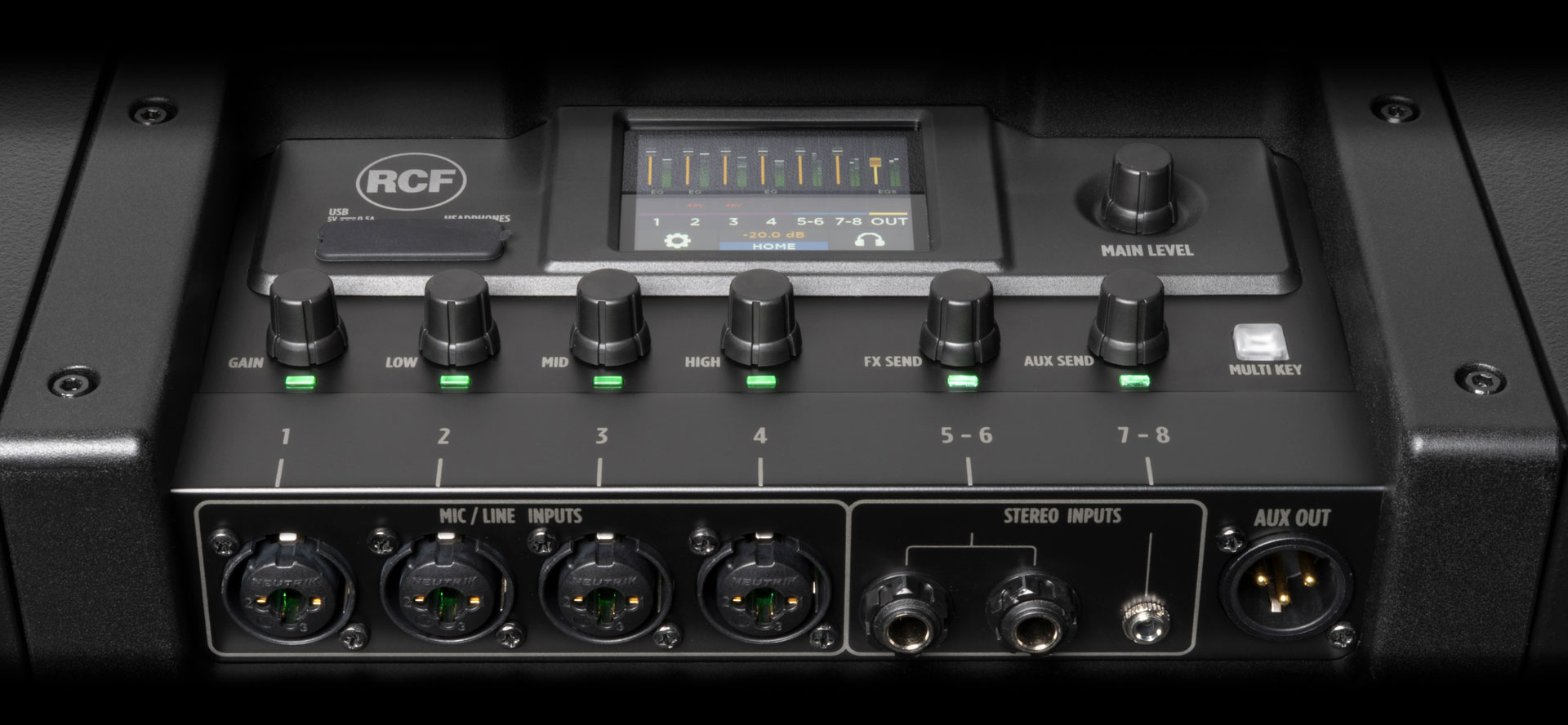

Mit seinem integrierten, leistungsstarken 8-Kanal-Digitalmischpult ist die JMIX9 eine mobile Komplettlösung für Performer, DJs, Bands und Moderatoren. Ein heller 2,4-Zoll Farbtouchscreen mit physischen Drehreglern bietet schnellen, intuitiven Zugriff auf alle Funktionen, während die JMixRemote App für iOS und Android drahtloses Mixing und Systemmanagement ermöglicht.

Studioqualität eingangssektion

Die JMIX9 bietet vier Mic/Line-Eingänge mit XLR/Klinke-Kombibuchsen, hochwertige THAT® Vorverstärker (mit getrennt schaltbarer Phantomspeisung) und digitale Gain-Kontrolle. Die Eingänge 1–4 lassen sich als Stereopaare für Keyboards, Instrumente oder Musikwiedergabequellen konfigurieren. Die Eingänge 5–8 umfassen einen Stereo-Line-Klinkeneingang (TRS) und einen 3,5 mm Stereo-Klinkenanschluss. Wahlweise kann statt Letzterem die Bluetooth®-Schnittstelle für Audio-Streaming genutzt werden. Zur präzisen Klangabstimmung ist jeder Eingangskanal mit einem Hochpassfilter, einem Kompressor und einem 3-Band-EQ ausgestattet. Der integrierte Stereo-Halleffekt mit separaten Send-Reglern pro Kanal rundet Gesang und Instrumente professionell ab.

Entwickelt für den praktischen einsatz

Mono- oder Stereo-Betrieb, mit dezidiertem XLR-Ausgang zur Stereo-Kopplung mit einer EVOX J9
Hochpassfilter und 3-Band-EQ pro Kanal, Kanäle 1–4 zusätzlich mit Ein-Knopf-Kompressor
Flexibler Audio-Ducker, Stereo-Reverb-Send
Main-Ausgang mit 8-Band-Stereo-EQ und 135 ms Ausgangs-Delay (45 m)
AUX-Bus mit 8-Band-EQ, Pre/Post-Wahlschalter und dezidiertem XLR-Ausgang für Monitoring, Effekte oder zusätzliche Ausgänge

Schneller workflow

Die Benutzeroberfläche mit 2,4-Zoll-Farbtouchscreen ist für eine einfache, effiziente Steuerung optimiert, wobei hochwertige Endlos-Drehgeber und Gestenunterstützung für einen schnellen Workflow sorgen. Ein dezidierter Main-Level-Regler sorgt zu jeder Zeit für eine einfache Bedienung. Die Fast Edit EQ Funktion bietet sofortigen Zugriff auf EQ-Kurven mit automatischem Zoom zur präzisen Parametersteuerung. Ein frei zuweisbarer MULTI-Button bietet schnellen Zugriff auf wichtige Funktionen wie All Mute, Absenkung, FX Mute, Ducker und mehr. Die Funktion zum Speichern/Laden von Szenen ermöglicht das sofortige Abrufen von Performance-Einstellungen. Eine Funktion zum Verriegeln des Bildschirms verhindert versehentliche Änderungen während des Betriebs.

AUX Send

Mixer-Ansicht: Main Mix, FX Send, AUX Send

Gestengesteuertes Umschalten zwischen Ansichten für schnellen Zugriff

Voller Stereobetrieb bei Kopplung mit einer EVOX J9

(Stereo-Link-Kopplung)

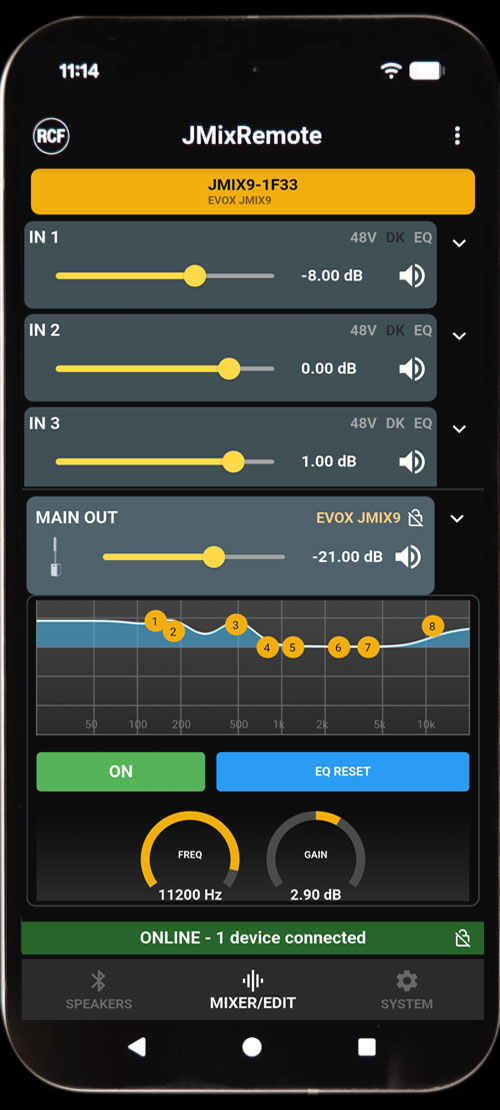

Ausgangs-EQ

Zugang: Drehregler MAIN LEVEL drücken

8-Band-Stereo-EQ im Main Mix

4 Drehregler sind den EQ-Band-Parametern zugewiesen

Programmierbare Taste MULTI KEY

Pfad: SETTINGS > UTILITIES > MULTI FUN KEY

Zuweisbare MUTE-Taste: Alle Ausgänge, AUX-Ausgang, FX Return

Seite Input Edit

Zugang: Ausgewählten Eingangs-Drehregler drücken

Bearbeitung der Eingangskanäle: Hochpassfilter, 3-Band-EQ, Kompressor, Pan

Eingänge 1–4: Auswahl MIC/LINE, Gain, +48 V pro Kanal

Bank mit 6 Drehreglern wird je nach gewählter Funktion neu zugewiesen

LiveRemote-App

JMIXRemote App

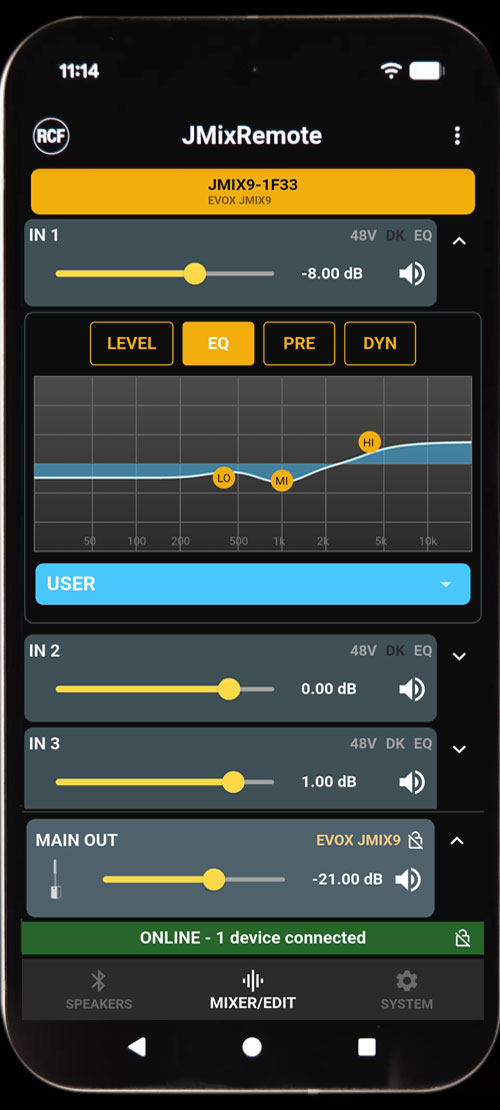

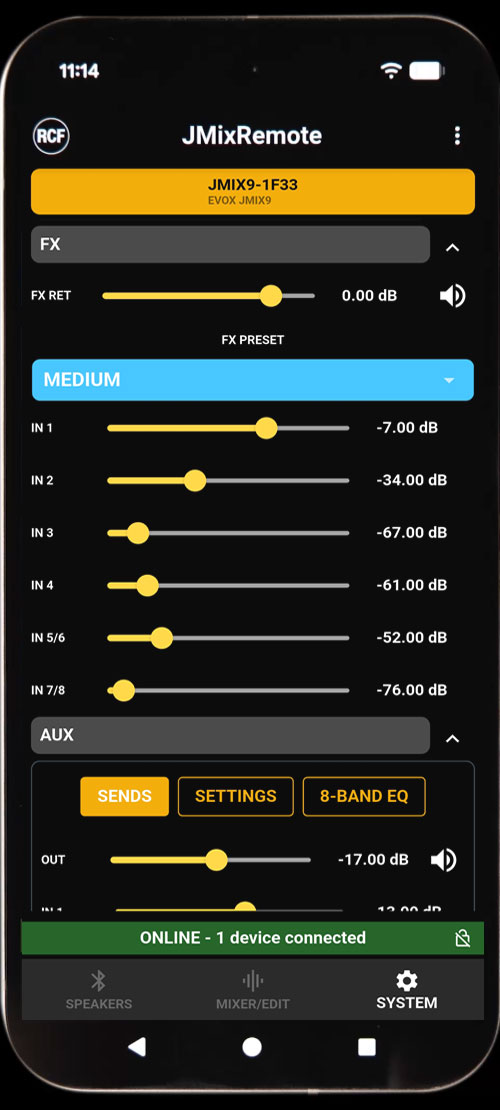

Die JMixRemote App ermöglicht die vollständige drahtlose Steuerung aller Funktionen von jedem iOS- oder Android-Smartphone über Bluetooth Low Energy (BLE). Die App ist sowohl mit der JMIX8 als auch mit der JMIX9 kompatibel, was eine einheitliche Steuerung der gesamten EVOX-Serie sicherstellt. Ein optionaler Sicherheits-PIN-Code verhindert unautorisierte Verbindungen (nur JMIX9).

IOS-APP herunterladen

ANDROID-APP herunterladen

Echtes 3-Wege-Design

Neodym-Kompressionstreiber (1,75-Zoll-Schwingspule, Kapton-Kalotte) mit True Resistive Waveguide (TRW) für resonanzfreie Last und einen konstanten Abstrahlwinkel von 120° × 40°.

Die vorderseitige Abstrahlung des Arrays aus 3-Zoll-Neodym-Treibern liefert in Kombination mit dem zentrierten Waveguide den ausgewogenen Sound einer Punktschallquelle.

Der 12-Zoll-RCF-Schallwandler liefert eine tiefe, kontrollierte Basswiedergabe – ideal für basslastige Musik und energiegeladene Performances.

2100 W

Schnelle Transienten. Keine Kompromisse.

Mit 2100 W Ausgangsleistung liefert die 2-Kanal-Class-D-Endstufe der EVOX JMIX9 50 % mehr Leistung als die Vorgängermodelle und bietet extrem hohe Schalldruckpegel mit ultraschnellem Attack, realistischer Transientenwiedergabe und minimalem Wärmeverlust.

Die äußerst energieeffiziente JMIX9 benötigt keinen Lüfter zur Kühlung. Die Endstufe ist im hinteren Gehäusebereich auf einem fest installierten Aluminium-Kühlkörper montiert, der keine beweglichen Teile enthält. Durch mechanische Kopplung mit dem inneren Chassis ist die Endstufe sicher im Gehäuse befestigt, was langfristige Zuverlässigkeit garantiert.

Der Signaleingangsweg wurde auf minimale Verzerrungen ausgelegt und verfügt für zusätzliche Sicherheit über einen modernen Limiter, der die Klangeigenschaften des Eingangssignals bei allen Pegeln aufrechterhält. Für maximale Sicherheit entspricht die Endstufe der EVOX J9 der Norm EN 62368-1 und ist mit einem Schaltnetzteil ausgestattet, das hohe Effizienz mit minimalem Gewicht verbindet.

Variable Höheneinstellung

Dank der variablen Höheneinstellung können Sie das Säulen-Array in der optimalen Höhe für das Publikum und den Raum positionieren. Es lässt sich direkt auf dem Subwoofer-Gehäuse montieren, um die Höhe möglichst gering zu halten (z.B. auf der Bühne), oder über Kopfniveau anheben, um die ersten Reihen zu überwinden, gestufte Sitzplätze zu erreichen und die Abdeckung und Transparenz im gesamten Hörbereich zu verbessern. Als Zubehör ist eine Distanzstange in halber Länge mit Transporttasche erhältlich.

Schneller aufbau. Sofort einsatzbereit.

Die in Schwarz oder Weiß erhältliche EVOX JMIX9 beinhaltet eine leichte Distanzstange aus einer Aluminiumlegierung, die die Säule mit dem Subwoofer verbindet und alle benötigten Verbindungen herstellt, wodurch der Aufbau beschleunigt wird. Die Höhe ist konfigurierbar: Sie können die Säule auf der Distanzstange in der Standardhöhe positionieren, direkt auf dem Subwoofer-Gehäuse montieren oder mittels der Verlängerungsstangen in voller oder halber Länge zusätzlich erhöhen.

Die Show kann beginnen

Jedes EVOX System enthält eine gepolsterte Transporttasche für die Säule, die für den notwendigen Schutz sorgt. Zur Ergänzung des Setups können Sie eine Aluminium-Distanzstange zur schnellen und flexiblen Anpassung der Höhe hinzufügen (erhältlich in halber und voller Länge). Zum optimalen Schutz während des Transports und der Lagerung ist eine optionale Subwoofer-Schutzhülle mit und ohne Rollen erhältlich.

Digital Signal Proficiency

Die EVOX DSP-Plattform ist eine Echtzeit-DSP-Engine, die eine beispiellose Verarbeitungsdichte und Skalierbarkeit bietet, RCF-Lautsprecher auf ein neues Leistungsniveau hebt und alle proprietären Algorithmen von RCF für Schutz und Abstimmung enthält.

Bass Motion Control®

EVOX J-Systeme mit Bass Motion Control (BMC) verarbeiten selbst die tiefsten hörbaren Frequenzen, ohne Kompromisse bei der Stabilität der Tieftöner einzugehen – für einen linearen, erweiterten Bassbereich und einen ausgewogenen Sound bei jeder Lautstärke. BMC ist ein Algorithmus, der das dynamische Verhalten des Tieftöners umfassend analysiert und auf Basis dieser spezifischen Daten ausschließlich die übermäßige Auslenkung einschränkt. Konventionelle Hochpassfilter schützen zwar den Tieftöner vor übermäßiger Auslenkung, verändern jedoch Phasen- und Frequenzgang. Im Gegensatz dazu schützt der neue BMC-Algorithmus den Tieftöner und ermöglicht zugleich eine unverfälschte Signalwiedergabe.

A New Perspective on Linearity

Die Lautsprecher der EVOX J-Serie sind mit der proprietären FiRPHASE-Signalverarbeitung für transparenten Klang, herausragende Klarheit und präzise Abbildung ausgestattet. FiRPHASE optimiert den Phasengang über den gesamten Hörbereich hinweg und sorgt somit für eine einheitliche Abdeckung und natürliche Transientenwiedergabe bei gleichzeitiger Beibehaltung einer geringen Systemlatenz. Der Algorithmus verfeinert die Übertragungsfunktion des Schallwandlers und korrigiert bei Bedarf die Amplitude, wodurch die Auswirkungen von gehäusebedingten Resonanzen und akustischen Auslöschungen reduziert werden.

Spezifikation

Frequenzgang

40 Hz - 20000 Hz

Max SPL @ 1m:

130 dB

Horizontaler Abstrahlwinkel:

120°

Vertikaler Abstrahlwinkel:

40°

Schallwandler

Kompressionstreiber:

1 x 0.75'' neo, 1.75'' v.c

Fullrange

6 x 3.0'' neo, 1.0'' v.c

Woofer

1 x 12'', 2.5'' v.c

Input/Output sektion

Eingangssinal

bal/unbal

Eingangsbuchsen

Combo XLR/Jack

Ausgangsanschlüsse

XLR

Eingangsempfindlichkeit

-2 dBu/+4 dBu

Prozessor

Übergangsfrequenz

200 Hz/1800 Hz

Schutzschaltungen

Thermal, RMS

Limiter

Soft Limiter

Steuerung

Digital mixer controlled by touch screen and encoders

Power sektion

Gesamtleistung

2100 W Peak

HF Bereich

700 W Peak

Tiefe Frequenzen

1400 W Peak

Kühlung

Convection

Verbindungen

VDE

Elektronische spezifikationen

Frequenzgang

20 Hz - 20 Hz

THD+N, 20dB Verstärkung, 0dBu Ausgangspegel(% A-Gewichtet)

0.003% A-Weighted

Prozessing

Bearbeitungskanäle

Signal-Prozessor

32 Bit

A/D - D/A Wandlung

24 Bit @ 48.0 kHz

Dynamikumpfang

114

Eingänge

Mic

Fernsteuerbarer Gain (Speicherbar)

Yes

Gainbereich

0 dB - 36 dB

Eingangsgeräuschpegel (dBu A-Gewichtet)

-114 dBu A-Weighted

Mikrofon Eingangsimpedanz (KOhm)

3 kohm

Hochpass

20 Hz - 400 Hz

Phantom Speisung +48V

Yes

Mono Linie

Gainauswahl

0 dB - 36 dB

Line-Eingangsimpedanz (kOhm)

10 kohm

Dynamikumpfang A/D Wandlung(dB)

120 dB

Stereo Line

Gainauswahl

0 dB - 0 dB

Stereo Eingangs-Impedanz (kOhm)

24 kohm

Ausgänge

Main Mix

FX Send

AUX Send

Aux Ausgang

Köpfhörer

Soezifikationen (Ausgang)

Main-Out Impedanz (Ohm)

150 ohm

Main-Out Pegel (dBu)

20 dBu

Aux Ausgangs-Impedanz (Ohm)

150 ohm

Aux Ausgangs-Empfindlichkeit (dBu)

20 dBu

Köpfhörer Ausgang Impedanz (Ohm)

100 ohm

Köpfhörer Ausgang Level (dBm)

20 dBm

D/A Dynamikumpfang (dB)

118 dB

Kompressoren

RCF Kompressoren

Compressors on MIC/LINE CH1 to CH4 Inputs

Eingangskanäle EQ

1 Semi Parametric / 2 Shelving

Beschreibung

3 Band EQ: High and Low band shelving, MID band peak on INPUT
8 Band EQ: 6 Full Parametric, 1 High Shelving and HPF 12dB/Oct on amplifier and MAIN output.

Aux sends

AUX

1 PRE/POST

FX Post

Interne effekte

Send-Effekte

Mastering prozessoren

Main Out Prozessor

Main Out Typ

MIX OUT, STEREO/MONO OUTPUT, AUX OUT, HEADPHONES OUTPUT.

Elektrische spezifikationen

Stromversorgung

Internal

Standardkonformität

Safety agency

CE compliant

Physikalische daten

Gehäuse Material

PP Composite

Griffe

1 Top

Pole Mount/Cap

Quick-fit socket

Gitter

Steel

Farbe

Black, White - RAL 9003

Größe / Gewicht

Höhe

2080 mm / 81.89 inches

Breite

350 mm / 13.78 inches

Tiefe

460 mm / 18.11 inches

Gewicht

28.8 kg / 63.49 lbs

Versandinformationen

Verpackung Höhe

676 mm / 26.61 inches

Verpackung Breite

451 mm / 17.76 inches

Verpackung Tiefe

581 mm / 22.87 inches

Verpackungsgewicht

32.5 kg / 71.65 lbs
