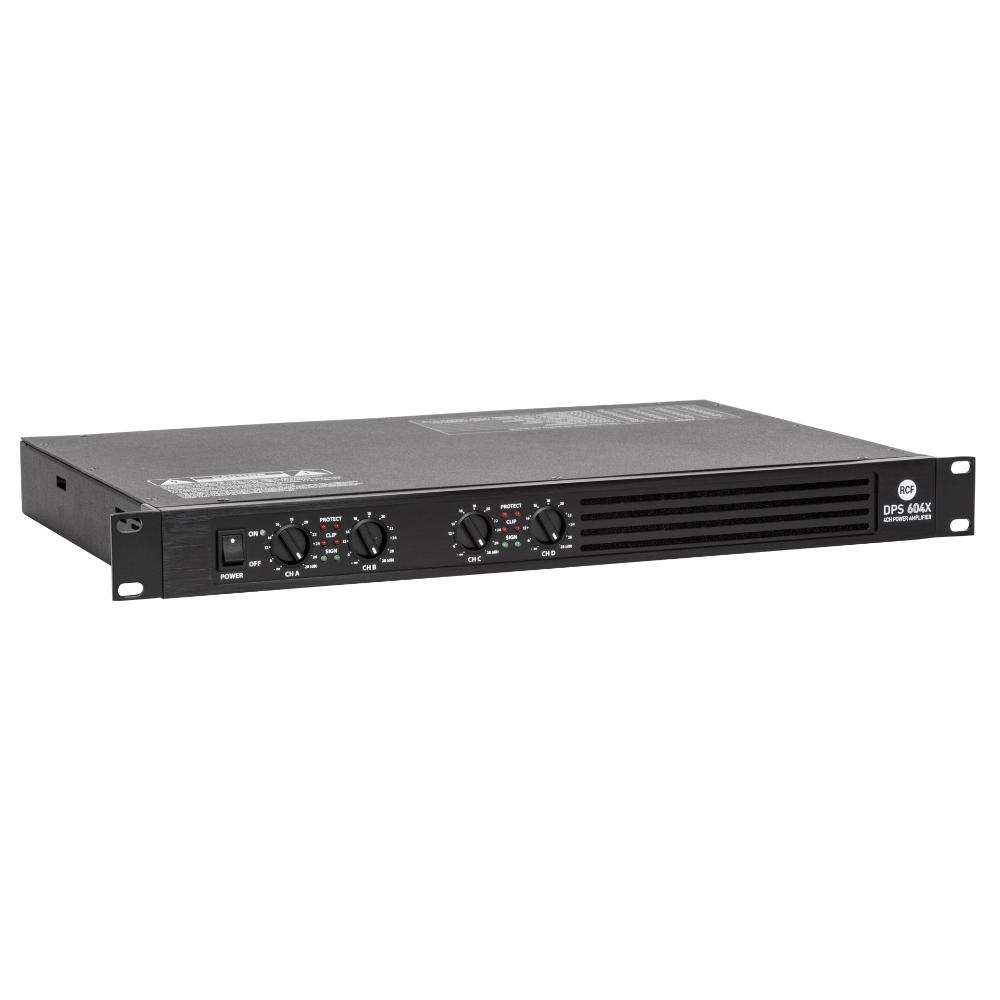

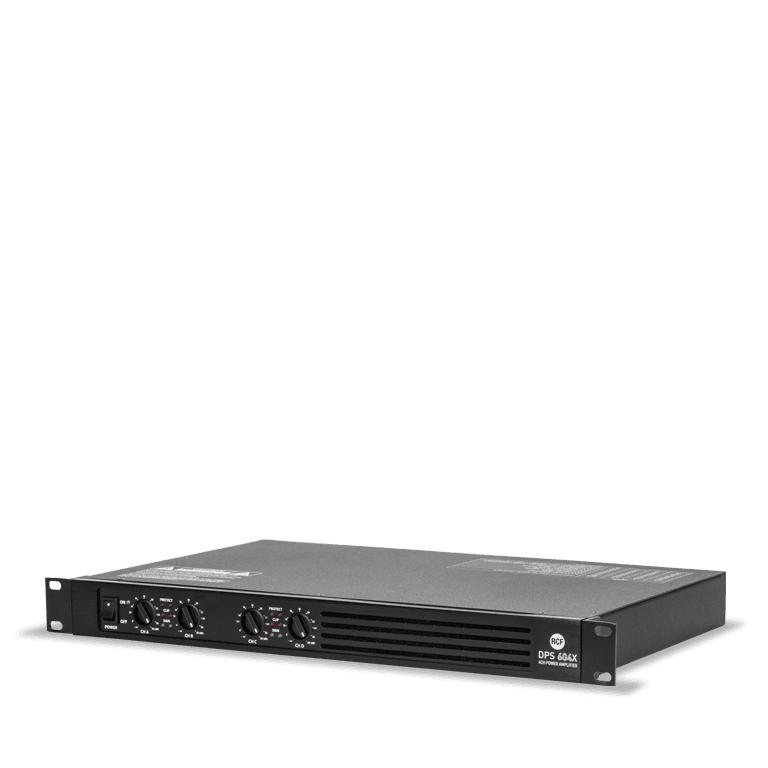

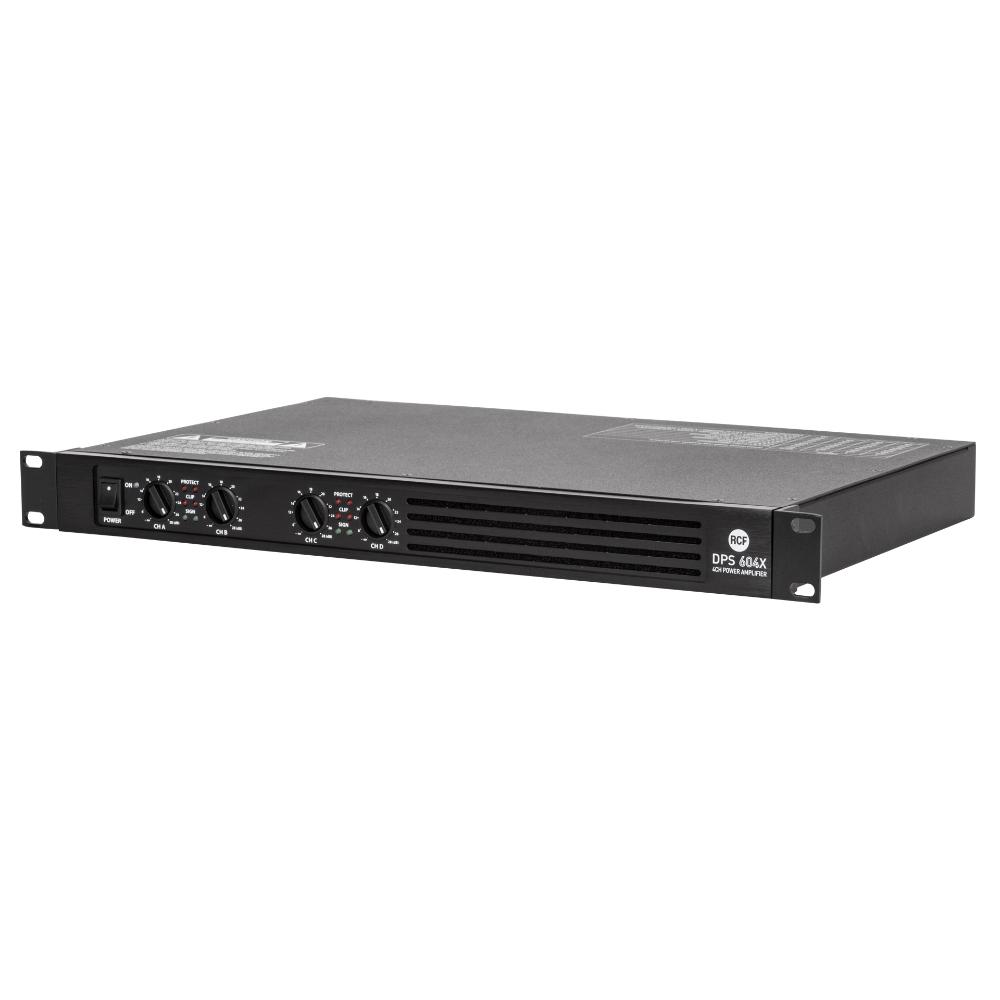

DPS 604X

4 CHANNELS CLASS D POWER AMPLIFIER WITH CROSSOVER
  • Fast response and low distortion
  • Eight different operation modes, two of which with internal crossover
  • Extensive protective circuits ensure high reliability and operating safety

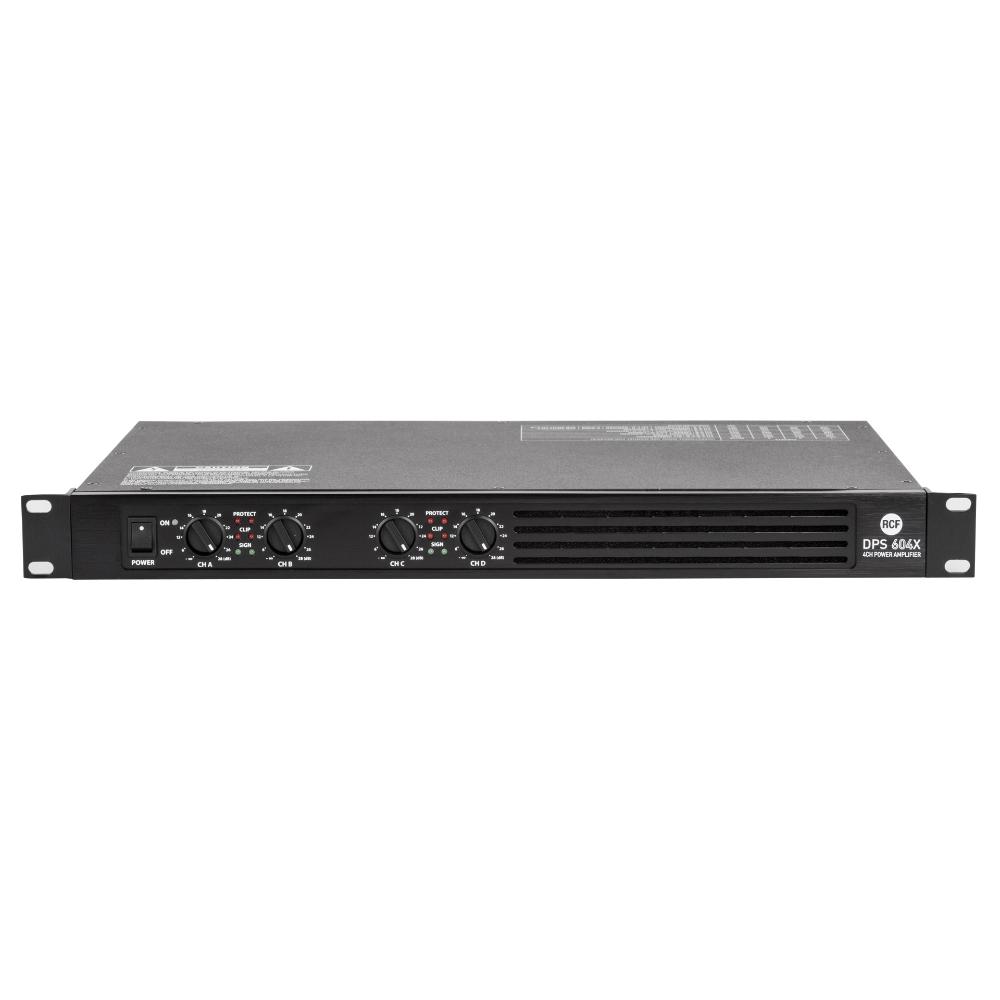

  • Level control for each channel on the front panel
Appui
Caractéristiques Caractéristiques Téléchargements Produits connexes
Appui
Caractéristiques
  • Fast response and low distortion
  • Eight different operation modes, two of which with internal crossover
  • Extensive protective circuits ensure high reliability and operating safety
  • Level control for each channel on the front panel
  • Signal and peak LED for each channel
  • Suitable for rack installation (1U 19")

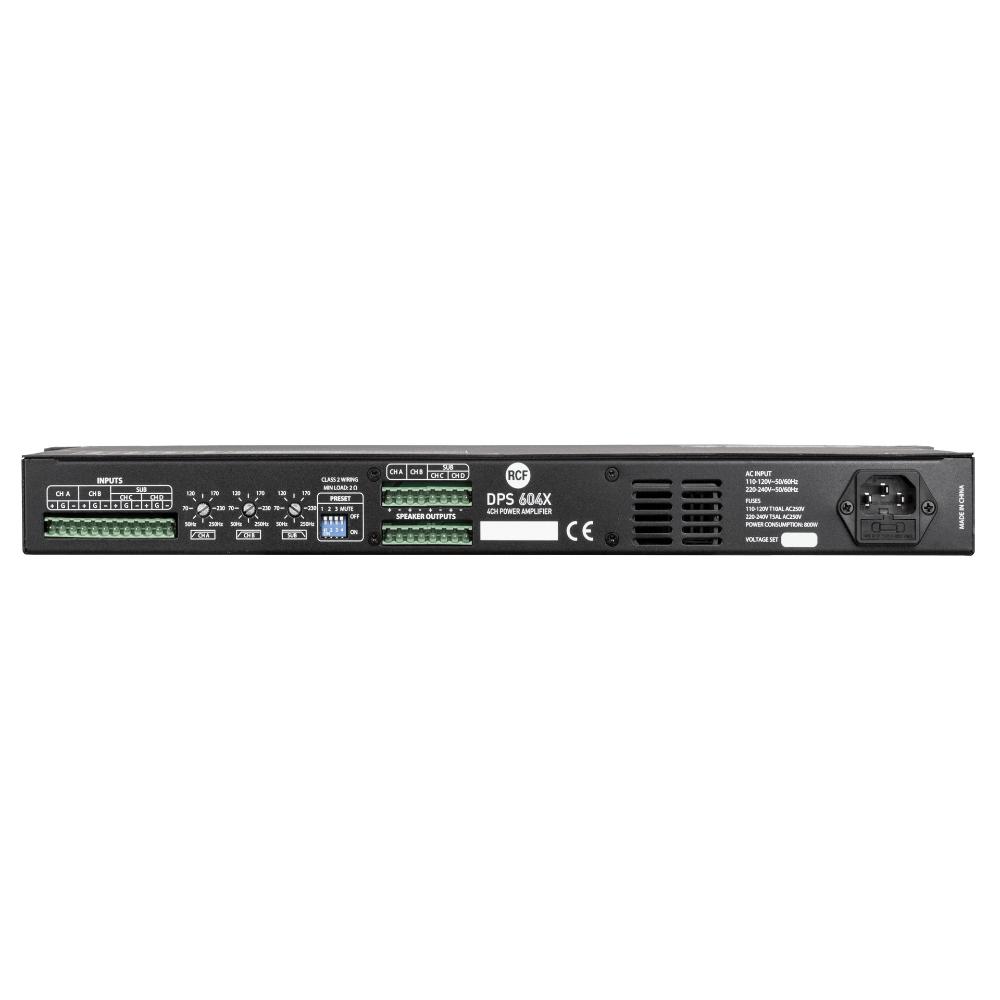

DPS 604X is a 4-channel class D power amplifier designed for professional use in installed sound systems. It has 4 inputs and 4 outputs that could be combined in different configurations: a DIP switch on the rear panel allows to choose among 8 operational modes, and easily adapt the system to the specific installation. Moreover, it has two hi-pass filters (on channels A and B) and a low-pass filter for subwoofers, with cutoff frequencies in the range from 50 Hz to 250 Hz.

ARCHIVED

Part number:

12100008
DPS 604X
220-240V, EAN 8024530014155

12100012
DPS 604X
115V, EAN 8024530014667

Caractéristiques
Specifications amplification
Classe d’amplificateur
D
Sortie de tension
4 x 230 W @ 2 ohm
4 x 150 W @ 4 ohm
4 x 80 W @ 8 ohm
Réponse en fréquence (-3 dB)
20 Hz ÷ 24 Hz
Diaphonie
<70 dB
Distorsion (THD+N) @ tension nominale de 1 kHz
<0.1 %
Section entrées
Nombre total d’entrées
4
Équilibré
4
Mono
4
Entrées de ligne
4
Connecteurs de ligne
Euroblock
Section sortie
Connecteurs de sortie de tension
Euroblock
Processing
Filtre passe-haut
50 Hz ÷ 250 Hz
Crossover
50 ÷ 250 Hz
Configuration et contrôle
Configuration
DIP switch
Nombre de programmes/présélections
9
Protections
Système de refroidissement
Forced
Court-circuit
Yes
Thermique
Yes
CC
Yes
Fusibles
Yes
VHF (Très hautes fréquences)
Yes
Alimentation requise
Tension de service (V ~ Hz)
220-240/115 V~ 50/60Hz
Consommation électrique (MAX) (W)
800 W
Conformité standard
Safety agency
CE compliant
Specifications physiques
Matériau du cabinet/caisson
Metal
Couleur
Black,
Montage en rack
19", 1U
Taille / Poids
Hauteur
44 mm / 1.73 inches
Largeur
483 mm / 19.02 inches
Profondeur
281 mm / 11.06 inches
Poids
4.75 kg / 10.47 lbs
Infos colisage
Hauteur du colis
100 mm / 3.94 inches
Largeur du colis
560 mm / 22.05 inches
Profondeur du colis
370 mm / 14.57 inches
Poids du colis
6 kg / 13.23 lbs
