TRANSDUCERS

MB15H401

MID-BASS

4-inch, fiberglass inside/outside aluminum voice coil
1400W continuous program power handling
100 dB Sensitivity
40 Hz – 2 kHz Frequency range

Soporte

Características

4-inch, fiberglass inside/outside aluminum voice coil
1400W continuous program power handling
100 dB Sensitivity
40 Hz – 2 kHz Frequency range
Dual spider design with silicon based dampening control
Triple-roll surround and corrugated straight cone geometry
Aluminum demodulation ring

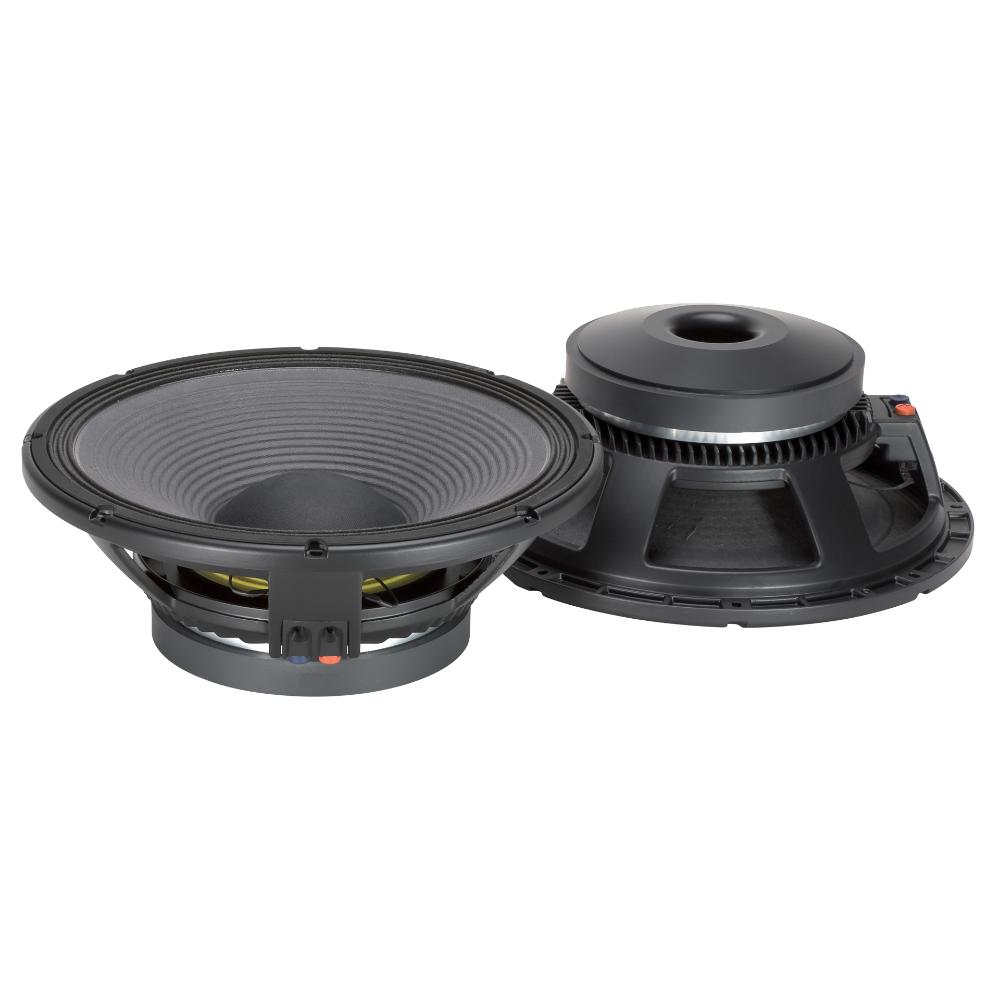

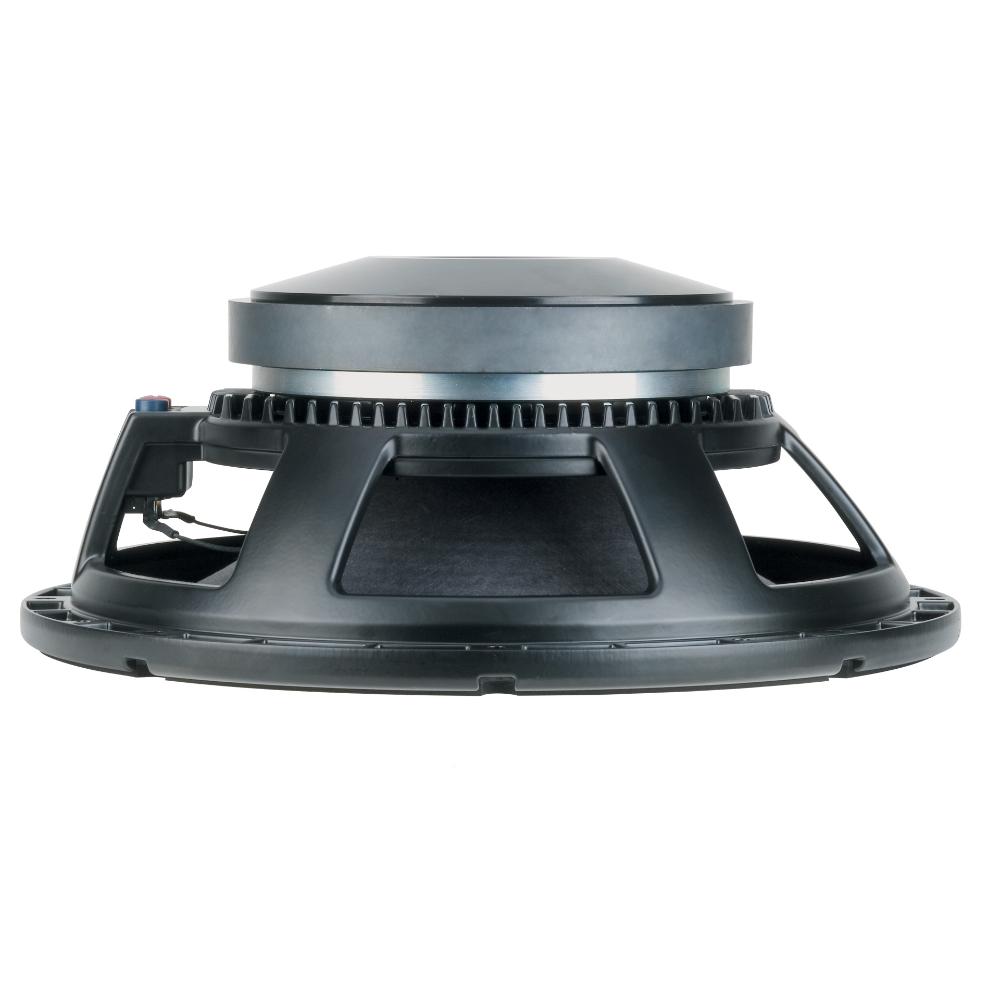

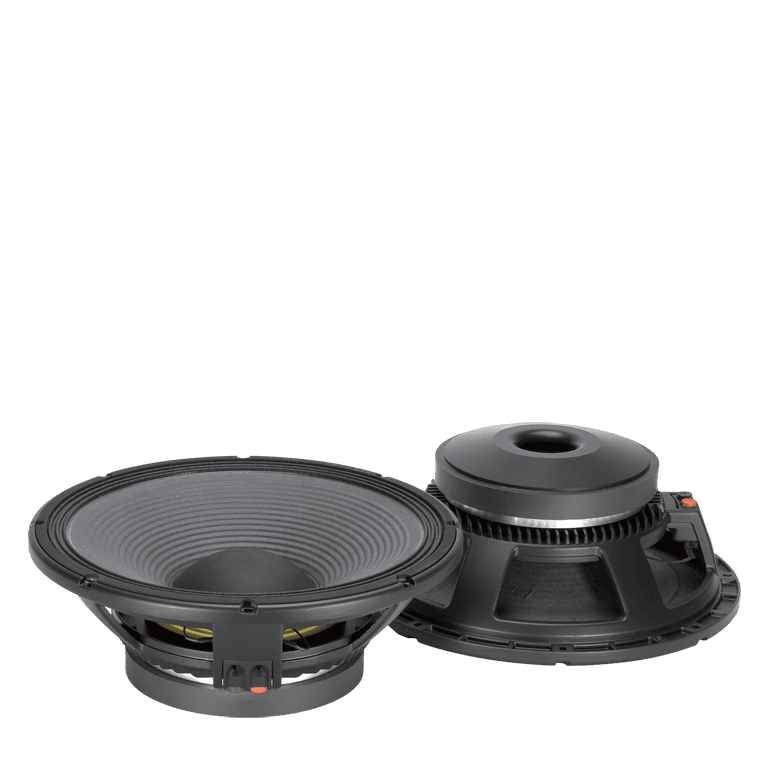

The MB15H401 is a 15-inch woofer with linear frequency response cheracteristics and very high efficiency. The MB15H401 uses a fibre loaded exponential cone assembly along with a high excursion triple roll, constant geometry surround. The fiberglass former, inside / outside aluminum voice coil provides a very good power handling maintaining light moving mass and proper Q for bass alignment. Demodulation ring for fastest time response and lowest distortion.

ARCHIVED

Part number:

11100015
MB15H401
8ohm

Especificaciones generales

Diámetro nominal

15 inch / 381 mm

Impedancia nominal (ohmio)

8 ohm

Potencia de programa (W)

1400 W

Capacidad de manejo de potencia

700 W

Sensibilidad (dB)

100.0 dB

Rango de frecuencía

40 - 2000 Hz

Diámetro efectivo del pistón

340 mm / 13.39 inch

Excursión máxima antes del daño

50 mm / 1.97 inch

Impedancia mínima (ohmio)

7.0 ohm

Diámetro de la bobina

4.0 inch / 102 mm

Material embobinado de la bobina de voz

Aluminum

Longitudl de embobinado de la bobina de voz

21 mm / 0.83 inch

Número de capas

2

Tipo de capas

inside/outside

Grosor de placa superior

12 mm / 0.47 inch

Diseño de cono

Curved

Material envolvente

Polycotton

Diseño envolvente

Triple roll

Imanes

Ceramic

Material de anillos de demodulación

Aluminum

Araña

03

Parámetros Thielle-Small

Frecuencia de resonancia (Fs) (Hz)

44 Hz

Resistencia en CC (Re) (ohmio)

5.40 ohm

Factor mecánico (Qms)

4.80 Qms

Factor eléctrico (Qes)

0.32 Qes

Factor total (Qts)

0.30 Qts

Factor BL (BL) (T x m)

22.10 T x m

Masa en movimiento efectiva (Mms) (g)

107.0 g

Carga aérea Cas equivalente (Vas) (litros)

121.0 liters

Área de efectividad del pistón (Sd) (m2)

0.090 m2

Excursión lineal máxima. (Xmáx) (mm)

8 mm

Inductancia de la bobina de voz a 1 kHz (Le1k) (mH)

0.70 mH

Rendimiento a mitad de espacio (Eff) (%)

3.11%

Informaciones de montaje

Diámetro total

393 mm / 15.47 inches

Diámetro del circunferencia del tornillo

371-376 mm / 14.61-14.8 inch

Diámetro del orificio del tornillo

7 mm / 0.28 inch

Orificio del bafle de montaje frontal

352 mm / 13.86 inch

Orificio de bafle trasero

360 mm / 14.17 inch

Volumen ocupado por el transductor

4.3 liters / 0.17 ft3

Cumplimiento estándar

Safety agency

CE compliant

Tamaño / Peso

Altura

164 mm / 6.46 inches

Diámetro

393 mm / 15.47 inches

Peso

12 kg / 26.46 lbs

Informaciones de envío

Altura de paquete

215 mm / 8.46 inches

Anchura de paquete

430 mm / 16.93 inches

Profundidad de paquete

435 mm / 17.13 inches

Peso de paquete

13.5 kg / 29.76 lbs
